二灰（粉煤灰和石灰）摻入量對(duì)水泥攪拌砂土強(qiáng)度的影響

來源：拓泰重工機(jī)械時(shí)間： 2014-11-24

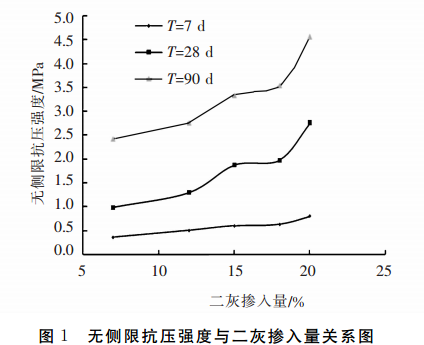

二灰（粉煤灰和石灰）摻入量是指二灰質(zhì)量與被加固的砂土的質(zhì)量之比。試驗(yàn)采用的二灰摻入量分別為7％，12％，15％，18％，20％。每組試驗(yàn)做6個(gè)平行試件，試件在水中養(yǎng)護(hù)到相應(yīng)齡期后進(jìn)行無側(cè)限抗壓強(qiáng)度試驗(yàn)，取6個(gè)試樣的平均值作為該小組試樣的無側(cè)限抗壓強(qiáng)度值。不同二灰摻入量下水泥攪拌砂土強(qiáng)度試驗(yàn)結(jié)果見圖1。

由圖１可以看出在同一養(yǎng)護(hù)齡期下，水泥攪拌砂土的無側(cè)限抗壓強(qiáng)度總體上隨著二灰摻入量的增加而增加。養(yǎng)護(hù)齡期為7ｄ時(shí)，二灰摻入量從7％增加到12％水泥攪拌砂土的無側(cè)限抗壓強(qiáng)度增長(zhǎng)了39％，二灰摻入量從12％增加到20％無側(cè)限抗壓強(qiáng)度增長(zhǎng)了58％。養(yǎng)護(hù)齡期為28ｄ時(shí)，二灰摻入量從7％增加到12％水泥攪拌砂土的無側(cè)限抗壓強(qiáng)度增長(zhǎng)了32％，二灰摻入量從12％增加到20％無側(cè)限抗壓強(qiáng)度增長(zhǎng)了112％。養(yǎng)護(hù)齡期為90ｄ時(shí)，二灰摻入量從７％增加到12％水泥攪拌砂土的無側(cè)限抗壓強(qiáng)度增長(zhǎng)了13.8％，二灰摻入量從12％增加到20％無側(cè)限抗壓強(qiáng)度增長(zhǎng)了88.2％。這是由于水泥與土體之間發(fā)生一系列的物理化學(xué)反應(yīng)，其中水泥水化反應(yīng)產(chǎn)生的膠結(jié)性物質(zhì)將土體顆粒連接在一起，起到骨架的作用；水泥水化反應(yīng)產(chǎn)生的膨脹性物質(zhì)填充了土體顆粒之間的空隙使土體更加密實(shí)，土體強(qiáng)度得到了提高。二灰作為固化劑，摻量越大，與土體的物理化學(xué)反應(yīng)進(jìn)行得越快，程度就越深入，加固作用就越大。并且低齡期下（T＝7d），增加二灰摻入量水泥攪拌砂土的無側(cè)限抗壓強(qiáng)度增長(zhǎng)較小；但隨著齡期增長(zhǎng)，無側(cè)限抗壓強(qiáng)度就會(huì)有較大增長(zhǎng)。

二灰摻入量大于20％時(shí)，水泥漿的流動(dòng)性變差，施工機(jī)械葉片上的噴漿小孔較易被漿液堵塞。從工程的要求及經(jīng)濟(jì)性來考慮，水泥土攪拌樁施工時(shí)的水泥摻入量控制在10％～20％為宜［1］，規(guī)范［2］中建議一般水泥摻入量可采用12％～20％。
參考文獻(xiàn)：
[1]劉永孝，劉學(xué)毅，李斌，等．既有鐵路曲線整正計(jì)算中的計(jì)劃正矢計(jì)算方法的研究［J］；鐵道標(biāo)準(zhǔn)設(shè)計(jì)，2012（12）：14-19
[2]鐵道部第二勘察設(shè)計(jì)院．鐵路測(cè)量手冊(cè)［M］．北京：中國鐵道出版社，1988：120-126

頁面版權(quán)備注

本文版權(quán)歸 拓泰重工機(jī)械 所有；本文共被查閱 4091 次。

未經(jīng)授權(quán)，禁止任何站點(diǎn)鏡像、采集、或復(fù)制本站內(nèi)容，違者通過法律途徑維權(quán)到底！

上一篇：混凝土攪拌站冬季施工對(duì)原料的要求

下一篇：商品混凝土攪拌站如何做好環(huán)保措施

<ul id="e48me"></ul>

成人快手-成人快手下载-成人快手在线观看-成人蕾丝电-成人理伦-成人理伦A级A片-成人理伦片-成人理论片

關(guān)于我們About

混凝土攪拌站供應(yīng)商

推薦閱讀Recommend

二灰（粉煤灰和石灰）摻入量對(duì)水泥攪拌砂土強(qiáng)度的影響

頁面版權(quán)備注
